概要

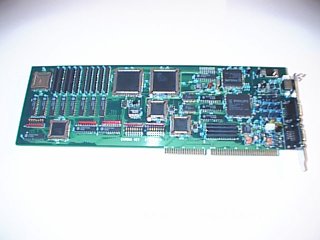

本ボードはPC-AT互換機(ISAバス）用の、フレームメモリ機能を持ったクロマキー画像入出力ボードです。
カメラからのビデオ入力から特定の色部分を抜き取り、背景静止画に合成し、リアルタイムに、または、フリーズして、フルカラーで出力できます。
また、抜き取った画像はフレームメモリからPC上へ取り込むことによって、PC上で処理加工が可能ですので、多くのアプリケーションに対応する事ができます。
仕様
・標準ＩＳＡバス
フルサイズカード (16bit)
・ビデオ入力ＮＴＳＣ
Ｓ端子Ｙ／Ｃ入力
７５Ω終端（ＣＶＢＳ入力も可）
・２ｃｈ ８ｂｉｔ Ａ／Ｄ
コンバータ
・データレート ：
１２．２７２７ＭＨｚ
・フレームメモリ ： ６４０×４８０×８ビット×２ (ＹＵＶ４：２：２
スクウェアピクセル）
カメラ入力用 １フレーム
（リードオンリー）
背景静止画用
１フレーム＋コントロールフレーム (ライトオンリー)
・ＶＧＡ入力 ：
スタンダードＶＧＡ ６４０×４８０ドット
Ｄ-ｓｕｂ ミニ１５ピン
コネクタ
ハイインピーダンス入力
ＶＧＡカードのフューチャコネクタよりクロック入力
・ＶＧＡ入力反転機能 ：
ＶＧＡ入力に対しては、画面の左右反転機能がありますのでミラーによる反転に対応可能
（ジャンパーにてＯＮ／ＯＦＦ)
・出力 ：Ｄ−ｓｕｂ
９ｐｉｎコネクタ
カメラ入力スルー出力、フリーズ出力、背景画出力、クロマキー合成出力、または、ＶＧＡダウンコンバート出力（ＲＧＢ出力は除く）の選択。
ＮＴＳＣ 水平
１５．７３４ｋＨｚ
垂直 ５２５Ｈ
インタレース
表示期間 水平 ４１．９０ μsec
垂直 ４８０Ｈ
ＣＶＢＳ １Ｖｐｐ
（７５Ω終端時）
Ｙ １Ｖｐｐ （７５Ω終端時）
Ｃ
２８６ｍＶｐｐ（７５Ω終端時）
ＳＹＮＣ １Ｖｐｐ
（７５Ω終端時）
・ＩＯポート ： １６ポート占有
Ａ９..Ａ４をＤＩＰスイッチにより設定
・クロマキー機能 ：
クロマキー設定レジスタにＹ，Ｕ，Ｖの各範囲を設定する事によって、その範囲の色を抜き取り、フレームメモリに入れると同時に背景画と合成しリアルタイムに出力
・３レイヤ出力 ：
カメラ入力画と背景静止画の合成に加え最前面にタイトル、画面枠等を重ね合わせる事が可能
